Проточный электрический водонагреватель clage cex 9 инструкция

CEX 9

Назначение: Для душа и кухни

Напряжение питания, В: 220 (однофазный)

Мощность, кВт: 6.6 / 8.8

Производительность, л/мин.: 3.4 / 4.5

Способ подачи воды: напорный

Описание


Проточный водонагреватель CLAGE CEX 9 можно по праву назвать «народной» моделью, выпускаемой специально для российского рынка. Прибор питается от однофазной сети и идеально подойдет для установки в квартире или частном доме для подачи горячей воды в одну и более точек потребления. Переключаемая мощность максимального уровня работы позволяет использовать аппарат в наиболее оптимальных для потребителя условиях. За счет напорного типа модель адаптирована для работы с любыми стандартными смесителями. Как правило, одного водонагревателя хватает для подачи воды на кухню, умывальник и смеситель ванной или душевой кабины.

Для нагрева воды используются спиральные нагревательные группы, работа которых контролируется электронной системой управления, чтобы на выходе пользователь получал ту температуру воды, которую установил через блок управления или опционально коммутируемый пульт дистанционного управления. Водонагреватель CLAGE CEX 9 не только гарантирует точную настройку температурного режима, но и имеет возможность программирования двух различных режимов работы с их последующим моментальным переключением.

Основные преимущества

Принцип работы CEX 9

Проточный водонагреватель CLAGE CEX 9 не имеет резервуара для предварительного подогрева воды и проводит увеличение температуры жидкости в момент ее прохождения по колбе мимо спирального нагревательного элемента. Процесс нагрева воды начинается в тот момент, когда потребитель открывает кран и скорость протока составляет минимум 2 литра в минуту. При закрытии крана нагрев завершается, и водонагреватель переходит в режим ожидания. За счет напорного принципа работы модель монтируется в холодную магистраль, что позволяет упростить процесс размещения нагревательного оборудования.

Спиральный нагревательный элемент

Для нагрева воды в водонагревателе CLAGE CEX 9 применяется спиральный нагревательный элемент, представляющий собой группу спиралей, помещенных внутри колбы. При включении смесителя с горячей водой и при достижении протока скорости 2 литров в минуту блок спиралей автоматически включается, обеспечивая нагрев жидкости до выставленного пользователем значения.

Термостойкая колба

Как уже отмечалось выше, спираль находится в пластиковой колбе, изготовленной из термостойкого фторопласта. Почему именно этот материал применяет производитель, а не металлический сплав?

Вот некоторые преимущества колбы водонагревателя CLAGE:

  • Отсутствие восприятия к появлению коррозии.
  • Возможность выдерживать давление до 10 атмосфер на протяжении продолжительного времени.
  • Стойкость к кратковременным гидроударам до 25 атмосфер.
  • Фторопласт не ухудшает качество воды, если ее использовать в пищу.

Температура нагрева

Рабочий диапазон температур нагрева находится в значениях от +20°C до +60°C. Выставить нужный параметр можно с помощью кнопок на панели управления или через пульт, приобретаемый отдельно. В диапазонах от +20°C до +35°C и +43°C до +60°C шаг, с которым меняется температурный режим, составляет 1°, а в пределах от+35°C до +43°C пользователь может устанавливать нужное значение с пределом 0,5°. Водонагреватель CLAGE CEX 9 адаптирован для установки в гелиосистемах для незначительного подогрева воды. В данном случае он работает в максимально экономичном режиме.

Органы управления

На лицевой панели размещена система управления работой водонагревателя, включающий цифровой дисплей и четыре сенсорные кнопки. На дисплее отображается текущая установленная температура, а в режиме отладки выводится служебная информация, например, параметр максимально выбранной мощности. С помощью кнопок «минус» и «плюс» производится смена температуры и изменение других параметров при настройке оборудования. Кнопки с цифрами являются программируемыми и позволяют производить быструю смену типов нагрева.

Смена мощности

Рассматриваемый проточный водонагреватель CLAGE CEX 9 имеет две ступени предельной мощности нагрева. Они соответствуют 6,6 кВт и 8,8 кВт. Эти параметры говорят о том, какой максимальной мощности достигнет оборудование при нагреве холодной воды до высшего значения. Но это не значит, что CEX9 постоянно будет функционировать с данной мощностью, поскольку электронное управление учитывает температуру на входе и автоматически меняет мощность в зависимости от количества потребляемой жидкости. Обратите внимание, что для 6,6 кВт и 8,8 кВт требуется прокладывать электрические кабели разного сечения.

Читайте также:  Посудомоечная машина lex pm 6052 инструкция по применению

Система защиты

В водонагревателе реализована система защиты от перегрева. Когда температура нагрева резко поднимается и превышает максимально допустимое значение, автоматика отключает нагрев спирали, чтобы предотвратить ее перегорание. Такая ситуация может возникнуть при резком снижении давления в трубах. После остывания нагревательного элемента и устранения причины температурного скачка, CEX может снова эксплуатироваться в нормальном режиме.

Что касается защиты от воды, корпус устройства соответствует индексу IP25, т.е. он защищает прибор от попадания на него струй воды под любым углом, сохраняя аппарат в рабочем состоянии.

Пульт управления (опция)

С водонагревателем CLAGE CEX 9 совместим пульт дистанционного управления CLAGE FXS 3, который приобретается отдельно. Он комплектуется модулем Bluetooth, устанавливаемым на плату водонагревателя. При сопряжении устройств пользователь может дистанционно управлять настройками и температурными режимами. Радиус действия пульта составляет 10 метров в прямой видимости.

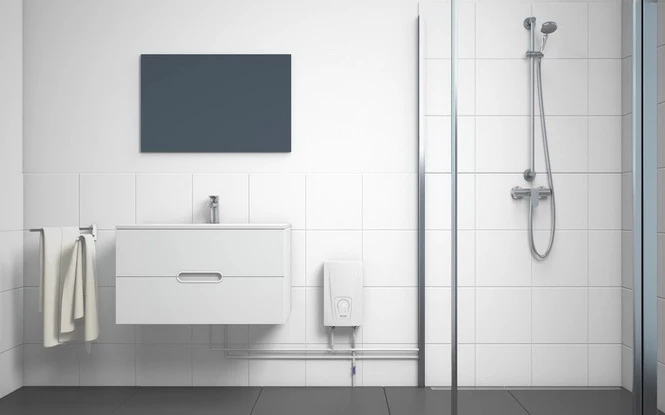

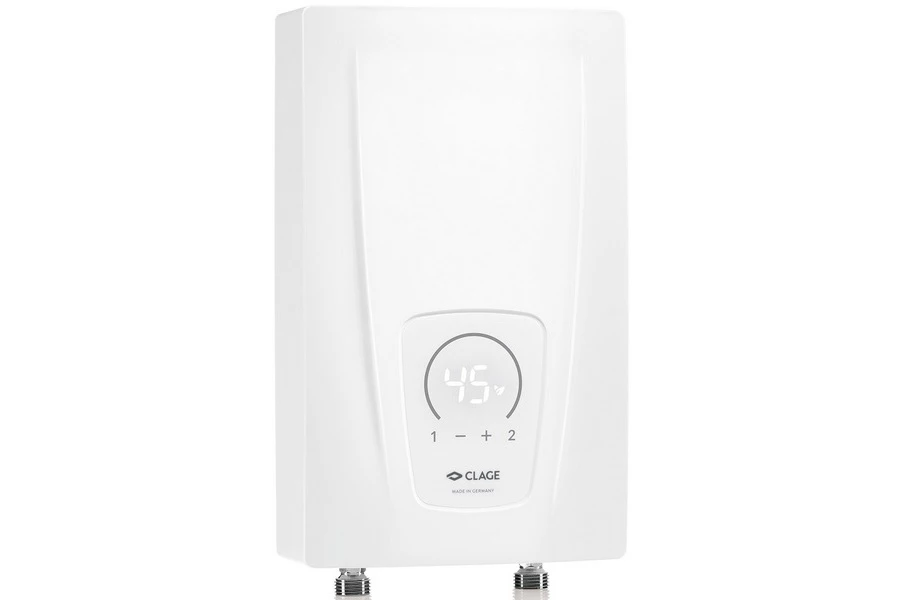

Внешний вид CEX 9

Данный проточный водонагреватель CLAGE CEX 9 – модернизированный вариант самой популярной модели. Корпус устройства выполнен из качественного белого пластика, в лицевой панели которого расположен элегантный блок управления с дисплеем, сенсорными кнопками управления и круговым индикатором, показывающим уровень нагрева. В нижней части корпуса расположены выводы для подключения водопровода. Размер соединений составляет 1/2 дюйма.

Рекомендации по монтажу

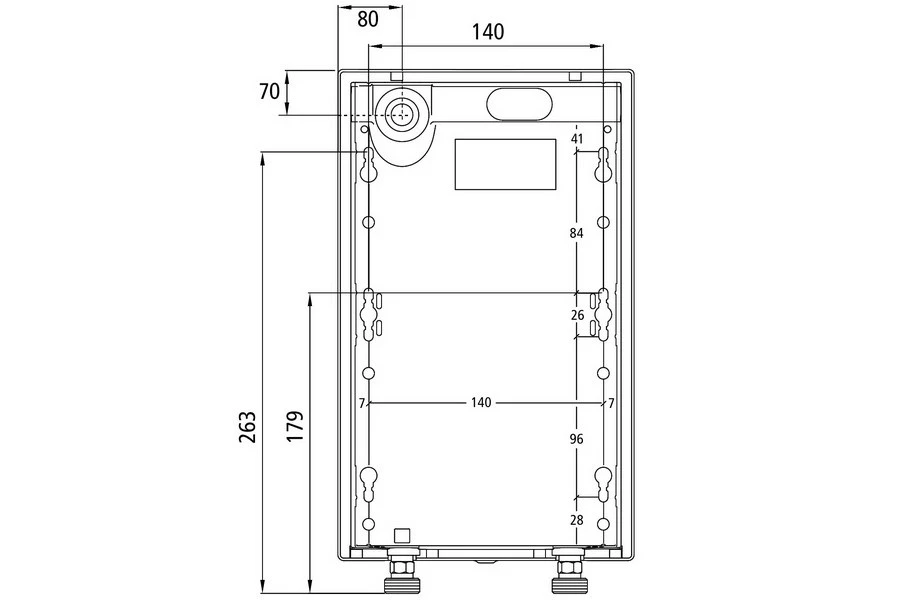

Настенный монтаж

Водонагреватель CLAGE CEX 9 рассчитан только на настенный монтаж в вертикальном положении с нижним расположением подводки. Он может размещать в монтажных шкафах, на стенах рядом с точкой разбора или в подсобном помещении. Для снижения теплопотерь рекомендуется крепить прибор максимально близко к основной точке потребления.

Сам процесс установки не должен занять много времени, поскольку производитель продумал о максимальном удобстве, вложив в комплект монтажный шаблон. Он прислоняется к месту, где должен быть размещен водонагреватель и с помощью шаблона на стене отмечают места для последующей сверловки отверстий. Далее в отверстия вставляется крепеж, а на него навешивается корпус прибора.

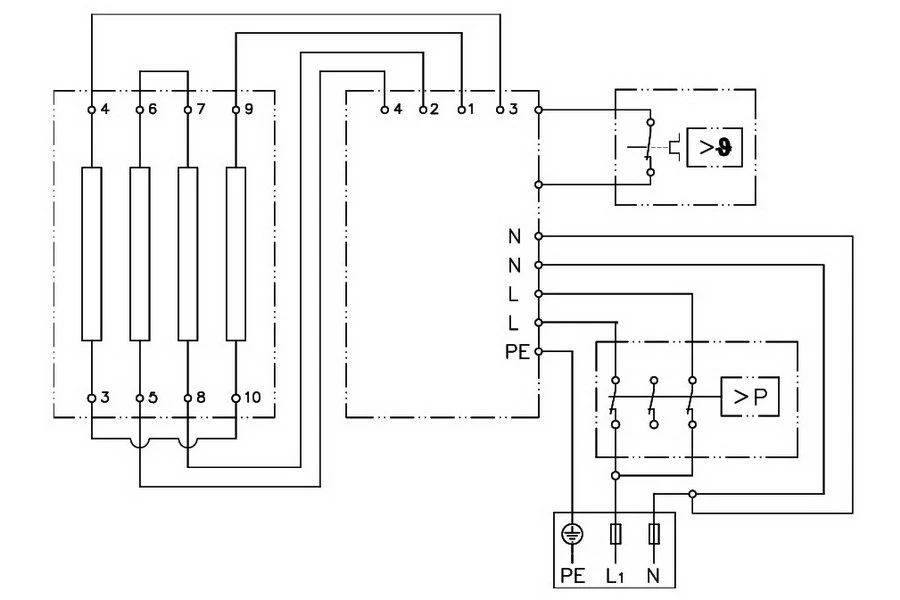

Подключение к сети

Коммутация с электрической сетью осуществляется через неразъемное соединение. Подводить провод можно к верхней или нижней части корпуса модели из стены. Прибор питается от однофазной сети. Площадь сечения проводов кабеля должна быть 4 кв.мм для работы при максимальной мощности 6,6 кВт и 6 кв.мм, если у CEX 9 будет выставлена максимальная мощность 8,8 кВт. Отдельным проводом должно выполняться заземление оборудования.

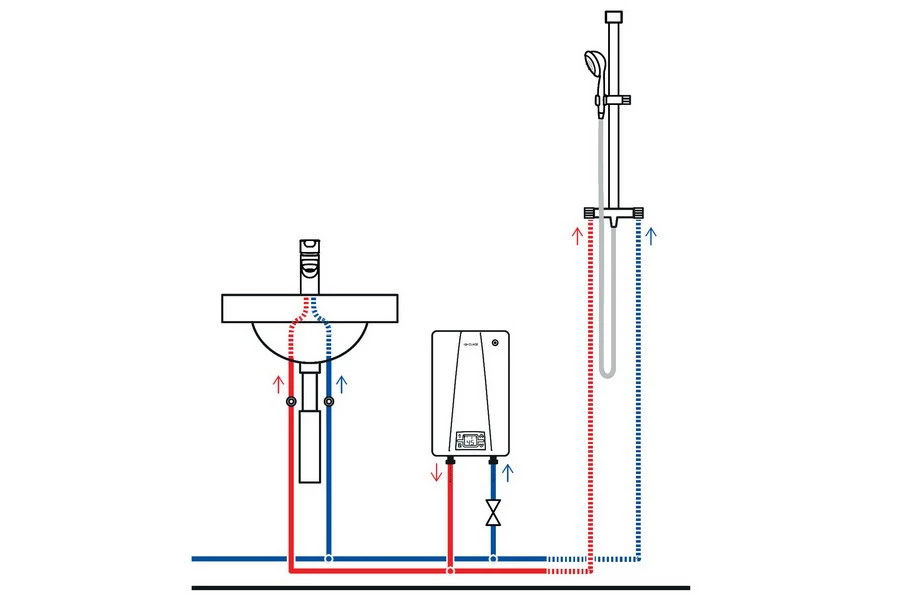

Подключение к водопроводу

Через идущий в комплекте тройник водонагреватель CLAGE CEX 9 соединяется с магистралью холодного водоснабжения посредством разъема 1/2 дюйма. Выходной патрубок коммутируется с трубопроводом, идущим на смесители. В инструкции подробно изложен процесс подключения и проверки правильности монтажа. Все работы должен выполнять квалифицированный специалист. Наша компания оказывает услуги монтажа теплового оборудования.

В данном разделе представлены рекомендации и общие условия по подключению и монтажу оборудования. Перед осуществлением работ необходимо ознакомиться с инструкцией и изучить требования техники безопасности. Мы советуем доверять все работы по подключению и монтаж квалифицированным специалистам!

Характеристики

Справочник для расчётов

Производительность проточных водонагревателей (расчетная)

Рекомендуемое сечение электрического кабеля

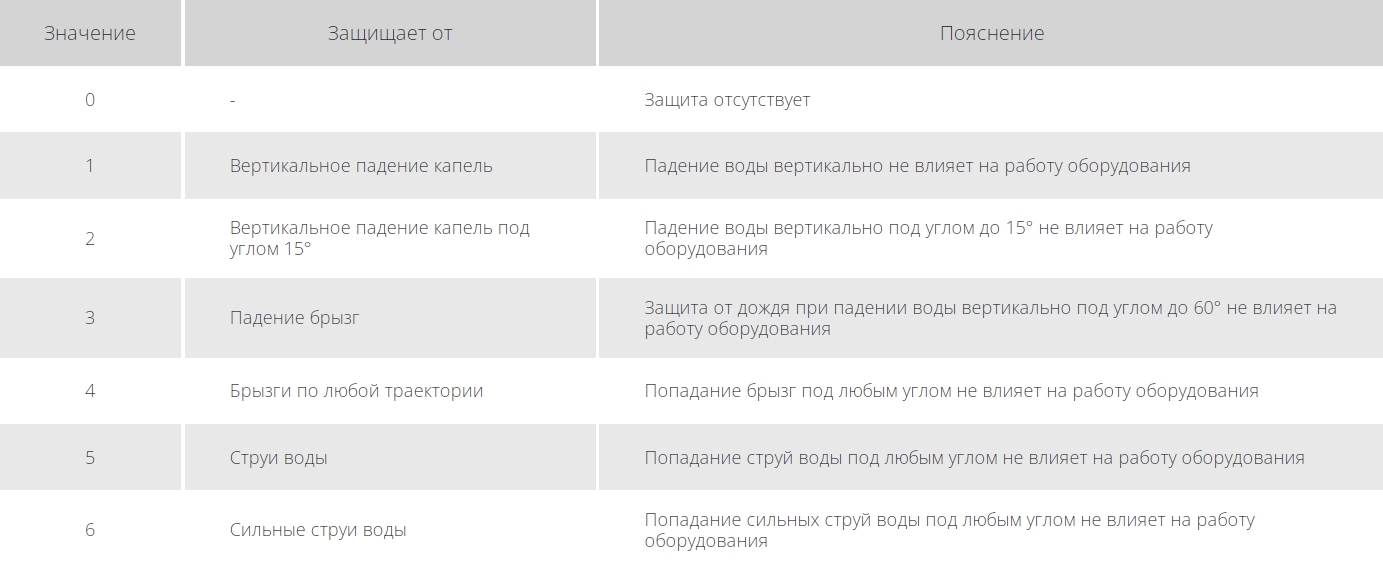

Расшифровка классов защиты IP

Первая цифра кода (значение) IP

Вторая цифра кода (значение) IP
*** Если нет цифры указывающей значение от попадания предметов, вместо неё используется «X», например, IP X4.

В этом разделе указаны теоретические (примерные) расчётные данные, реальные показатели или параметры устройств и оборудования могут отличаться в различных условиях эксплуатации. Для получения более точной информации необходимо воспользоваться консультацией специалиста.

Вопрос – Ответ

Почему проточный водонагреватель CLAGE CEX 9 позиционируется как самая востребованная модель?

Дело в том, что CLAGE CEX 9 разработан специально для российского рынка и адаптирован для отечественных сетей. Эта модель оснащена удобным управлением и имеет информативный дисплей. Съемные патрубки изготовлены из латуни и прошли процедуру хромирования, что обеспечивает их непревзойденное качество. Однако производитель предусмотрел возможность их быстро замены.

Также стоит сказать о том, что данная модель может работать с изменяемой вручную пиковой мощностью – 6,6 кВт или 8,8 кВт, а варианты с верхней и нижней подводкой подключаются через разъемы 1/2 дюйма.

Можно ли использовать CEX для дополнительного нагрева?

Да, водонагреватель можно применять для дополнительного нагрева, например, в солнечных установках.

Как отключить функцию нагрева?

Если с помощью клавиши «-» выставить температуру менее +20°C, то нагрев будет отключен.

Какая температура выставлена на программируемых кнопках блока управления водонагревателей серии CEX?

Читайте также:  Чем отмыть стеклянные противни для духовки

Завод-изготовитель по умолчанию устанавливает температуру +35°C под кнопкой «1» и +48°C под кнопкой «2». При желании можно установить новые значения.

Можно ли восстановить заводские настройки у CLAGE CEX?

Для возврата к заводским настройкам нужно одновременно нажать и удерживать кнопки «+» и «-». На дисплее появится обратный отсчет от 10 до 00. После появления 00 произойдет сброс настроек. Если отпустить кнопки раньше, сброса не произойдет.

Можно ли визуально определить, что мощности CEX не хватает?

Да. В том случае, когда мощности водонагревателя не хватает, на индикаторе начинает светиться десятичная точка. При нормализации работы точка погаснет. Ситуация по нехватке мощности может быть связана с нагревом воды в зимнее время, когда температура на входе близка к нулю, или при максимальном разборе жидкости в нескольких точках одновременно.

Можно ли использовать прибор CLAGE серии CEX с душем?

Да, мощности приборов хватает на использование с душем. Однако рекомендуется при этом выставить ограничитель температуры на уровне +55°C. Данный процесс подробно описан в инструкции.

Расскажите, чем отличаются разные серии проточных водонагревателей CLAGE?

В каталоге CLAGE представлено три серии проточных водонагревателей:

  • E-mini
  • E-compact
  • E-comfort

E-mini – это самые маленькие проточные водонагреватели, выпускаемые компанией, которые рассчитаны на работы с умывальником. Эти приборы оснащены гидравлическим или электронным управлением и могут в зависимости от модели работать при максимальной мощности от 3,5 кВт до 6,5 кВт, нагревая воду до 2-3,7 литров в минуту.

E-compact – это более производительные водонагреватели, рассчитанные обеспечения горячей водой кухонной мойки или душа. Приборы серии доступные в исполнении с верхней и нижней подводкой, оснащены электронным управлением, работают от одно- и трехфазной сетей в зависимости от модели, но при этом выглядят не громоздко.

E-comfort – это самые производительные проточные водонагреватели, рассчитанные на высокую производительность и одновременную раздачу воды на несколько точек потребления. Серия включает в себя как упрощенные варианты оборудования, так и инновационные модели, поддерживающие возможность включение в систему умного дома и дистанционного управления через приложение по беспроводной связи.

Есть ли в каталоге компании безнапорные водонагреватели?

Нет. Все модели имеют закрытый тип и могут врезаться в водопроводную магистраль. Такой форм-фактор позволяет использовать водонагреватели не только с несколькими точками разбора, но и работать со стандартными напорными смесителями.

Где производятся проточные водонагреватели CLAGE?

Компания тщательно следит за качеством своей продукции, поэтому все производственные мощности расположены на территории Германии. Здесь производятся все комплектующие, включая электронные компоненты.

Приборы какой мощности выпускает компания?

Максимальная мощность проточного оборудования составляет от 3,5 кВт до 27 кВт.

Водонагреватель всегда будет работать с указанной в паспорте мощностью?

Нет. В паспорте указана пиковая (максимальная) мощность нагрева. В эксплуатационных условиях мощность будет меняться линейно с учетом скорости протока, температуры воды на входе и заданной температуры на выходе. Как правило, водонагреватели редко работают на максимуме, поэтому потребление электроэнергии оказывается меньше, чем при расчетах.

Есть ли в каталоге трехфазные модели?

Да. CLAGE предлагает оборудование, работающее от трехфазной сети, причем в каждой серии водонагревателей можно найти такие модели.

Какой срок гарантии у проточных водонагревателей CLAGE?

3 года с момента продажи.

Какой класс защиты имеют проточные водонагреватели?

Все приборы с нижней подводкой имеют защиту IP25 (защита от струй воды). Часть водонагревателей с верхней подводкой имеет защиту IP25, а часть (в серии E-compact) – IP24.

Какая точность поддержания температуры?

Проточные водонагреватели оснащены системой поддержания точной температуры, в результате чего приборы поддерживают точность в 0,5°C.

Что такое колба у проточного водонагревателя?

Это небольшая емкость, внутри которой находится нагревательный элемент. Именно здесь вода нагревается до установленной температуры.

Из чего изготовлена колба?

Колба из специального жаропрочного пластика. Данный материал имеет целый ряд преимуществ:

  • Выдерживает высокие температуры.
  • На поверхности не образуется накипь.
  • Пластик не подвержен коррозии.
  • Колба может работать на протяжении длительного времени под давлением до 10 атмосфер.
  • Выдерживает кратковременные удары давлением до 25 атмосфер.

Какой нагревательный элемент используется в водонагревателях проточного типа?

В приборах CLAGE устанавливаются спиральные нагревательные элементы из нержавеющей стали. Они не подвержены коррозии, а за счет того, что температура на поверхности спирали незначительно больше, чем температура воды, на поверхности прибора не откладывается накипь.

Читайте также:  С какого года выпускали холодильники зил

Что произойдет, если одна из спиралей оборвется?

Произойдет падение мощности, а на приборах с дисплеем выведется информация о невозможности нагрева до заданной температуры.

Существует ли вероятность поражения электрическим током при обрыве спирали?
Нет. При разрыве ток уходит на контур заземления.

Обязательно ли заземлять водонагреватель?

Да. Т.к. именно заземление спасает от поражения электрическим током при возникновении нештатных ситуаций.

Какое минимальное рабочее давление проточных водонагревателей?

Минимальное давление в водопроводной магистрали, при котором могут работать приборы CLAGE, составляет 0,2 атмосферы. В связи с этим водонагреватели подходят для эксплуатации на дачах и в старых домах с ветхими системами водоснабжения.

Есть ли возможность установить ограничение нагрева у водонагревателей CLAGE?

Да, такая функция присутствует и подходит для тех случаев, когда прибором часто пользуется маленький ребенок. Благодаря ограничению нагрева он не сможет ошпариться, если откроет кран только с горячей водой.

Нужно ли отключать водонагреватель от сети на ночь, а также перекрывать воду?

Нет. Водонагреватели CLAGE могут постоянно находиться в режиме ожидания.

Какие модели проточных водонагревателей оснащены электронным управлением?

Все, кроме мини-водонагревателей серии MBH. У этих приборов применяется гидравлическое управление.

Какой принцип работы у приборов с электронным управлением?

Температура нагрева корректируется с помощью датчика температуры, установленного на входе, и датчика на выходе. В более дорогих моделях используются дополнительные датчики.

Есть ли в каталоге модели с универсальным подключением?

Да. Это мини-водонагреватели CLAGE MBH, которые можно размещать с верхним и нижним расположением подводки.

Почему некоторые модели проточных водонагревателей идут с вилкой?

Вилкой комплектуются только модели мини-водонагревателей на 3 кВт, т.к. однофазные бытовые сети допускают работы с электроприборами такой мощности через разъемное соединение.

Что означает заводская проверка водонагревателей?

Компания CLAGE проверяет каждый прибор после его сборки, что гарантирует отсутствие брака, допущенного по вине производителя. У проточных водонагревателей проверяются спиральные нагревательные элементы, а также осуществляется контроль отсутствия протечек.

Чем отличаются пульты дистанционного управления?

Пульт FX предназначен для ранних версий проточных водонагревателей и использует для связи радиочастотный канал.

Пульт FXS 3 был разработан для нового проточного оборудования и осуществляет связь с водонагревателями через Bluetooth.

Совместимы ли водонагреватели, работающие с пультом FX, с новым пультом FXS 3?

Нет, поскольку вопрос поддержки новым пультом старых водонагревателей не стоял на этапе разработки.

С какой стороны можно завести провод для подключения проточного водонагревателя CLAGE?

Производитель предусматривает все четыре варианта подведения электрического кабеля к водонагревателю. Это объясняется тем, что приборы эксплуатируются в различных условиях, и не всегда можно осуществить электрическую подводку с определенной стороны.

Есть в каталоге CLAGE декоративные панели и короба для скрытия водонагревателя и/или труб?

Нет. Декоративные элементы не выпускаются компанией CLAGE. При необходимости можно посмотреть нужные панели в строительных магазинах среди продукции других производителей.

Сбросятся ли настройки мощности при отключении питания?

Выбор мощности происходит при включении прибора. Настройки мощности всегда можно поменять. При отключении прибора от электросети настройки мощности не пропадают, прибор запоминает выбранные настройки и будет работать с ними при следующем включении в сеть.

Можно ли устанавливать прибор не вертикально, а горизонтально?

Технически такая установка возможна и прибор будет работать, но это является нештатным режимом работы, поэтому любая поломка в таком режиме работы не будет являться гарантийным случаем.

Почему из нового водонагревателя капает вода? Мне досталась б/у модель?

Нет. Наоборот, наличие воды внутри приобретенного водонагревателя является нормой и указывает на то, что модель прошла заводской контроль на предприятии-изготовителе.

Компания CLAGE дорожит своей репутацией и старается исключить попадание на рынок бракованного оборудования. В связи с этим перед отправкой с завода каждый водонагреватель проходит тщательную проверку на работоспособность, куда входит этап проверки оборудования на герметичность колбы. Для этого колба наполняется водой под определенным давлением.

После выполнения всех необходимых операций по соответствию качества, жидкость удаляется, но добиться полного устранения воды не представляется возможным, поскольку продувка осуществляется кратковременно потоком воздушных масс.

В результате после распаковки или на этапе монтажа нового проточного водонагревателя из патрубка возможен выход нескольких капель воды.

Не стоит переживать, что купленный вами водонагреватель раньше использовался, если он был куплен у официального дилера компании, коим и является наш магазин.
