Обзор автомобильного диагностического сканера Rokodil ScanX

Современные автомобили напичканы огромным количеством датчиков и сложной электроники. Как самостоятельно разобраться, что случилось, в случае появления ошибки? Сегодня мы рассмотрим универсальный мультимарочный OBD2 автосканер с интерфейсом Bluetooth, который и призван решить данную проблему.

Содержание

Введение

Сначала пару слов, зачем вообще нужно данное устройство.

Универсальный сканер подключается к разъему OBD-2 автомобиля и позволяет быстро провести диагностику автомобиля при наличии индикаторов ошибок на приборной панели. Ошибка «check engine» может загореться по многим причинам. В свою очередь, сканер поможет самостоятельно разобраться на сколько серьёзна проблема. Такой прибор позволяет сэкономить время и средства на диагностике в сервисе.

Более продвинутые устройства как Rokodil ScanX, в отличие от простых, позволяют читать (и удалять) все, даже сброшенные ошибки и/или коды неисправностей на бензиновых или дизельных автомобилях.

Еще интересная часть функций таких сканеров: индикация в режиме реального времени показаний датчиков и параметров двигателя автомобиля, можно вести лог и выводить на экран смартфона/ПК графики.

Технические характеристики

  • Тип устройства: универсальный OBD-2 сканер
  • Модель: ScanX
  • Применение: легковые автомобили любых марок (с 1996 г. бензиновые, с 2004 дизельные)
  • Интерфейс для связи со смартфоном/ПК: Bluetooth 4.2
  • Рабочее напряжение: 12-14 В DC, 0.2 A
  • Протоколы: ISO 9141, KWP2000, SAE J1850, CAN, J1850 VPW, J1850 PMW
  • Размеры: 13 x 10.7 x 3.5 см
  • Масса: 40 г.

Упаковка и комплект

Поставляется сканер в пластиковом блистере. В оформлении упаковки и цвете корпуса устройства используется зеленый цвет, намек на крокодила, созвучного с «Rokodil». Комплектация — сканер Rokodil ScanX и руководство пользователя на русском языке.

Изготовлен сканер в Китае. Гарантия от производителя 5 лет.

Диагностический сканер — это только часть системы самостоятельной диагностики, нужен еще экран, в его роли выступает смартфон/планшет или ноутбук.

В руководстве приведен список рекомендованного популярного ПО для Rokodil ScanX:

  • Car Scanner (iOS/Android/Windows)
  • EOBD Facile (Android/Windows)
  • Open Diag для Лада (Android)
  • Carista для VAG (Android)
  • Scan Master (Android/Windows)
  • Motor Data (Android)

Внешний вид

Сканер ScanX имеет компактные размеры, чуть больше заглушки порта OBD-2. Масса всего 21 г. На пластиковом корпусе добавлена резиновая накладка, что бы устройство не скользило в руках. Разъем OBD-2 в автомобилях обычно расположен не в самом доступном месте (под рулевой колонкой, в перчаточном ящике или под капотом).

На корпусе имеется только одна кнопка активации и три светодиодных индикатора (беспроводная связь/подключение к шине авто/ подача питания).

Внутренняя начинка представляет собой две печатные платы установленные этажеркой. На верхней плате Bluetooth чип BK3432 и антенна (дорожка на плате), а на нижней контроллер PIC18F25K80.

Эксплуатация

Основное тестирование проведем на относительно «свежей» Lada xray 16 года. В трапециевидном разъеме OBD-2 автомобиля ScanX держится плотно. Можно оставить сканер прямо там, есть кнопка выключения, а если не выключить, в современных машинах через

10 минут отключается питание на OBD-2, после выключения зажигания.

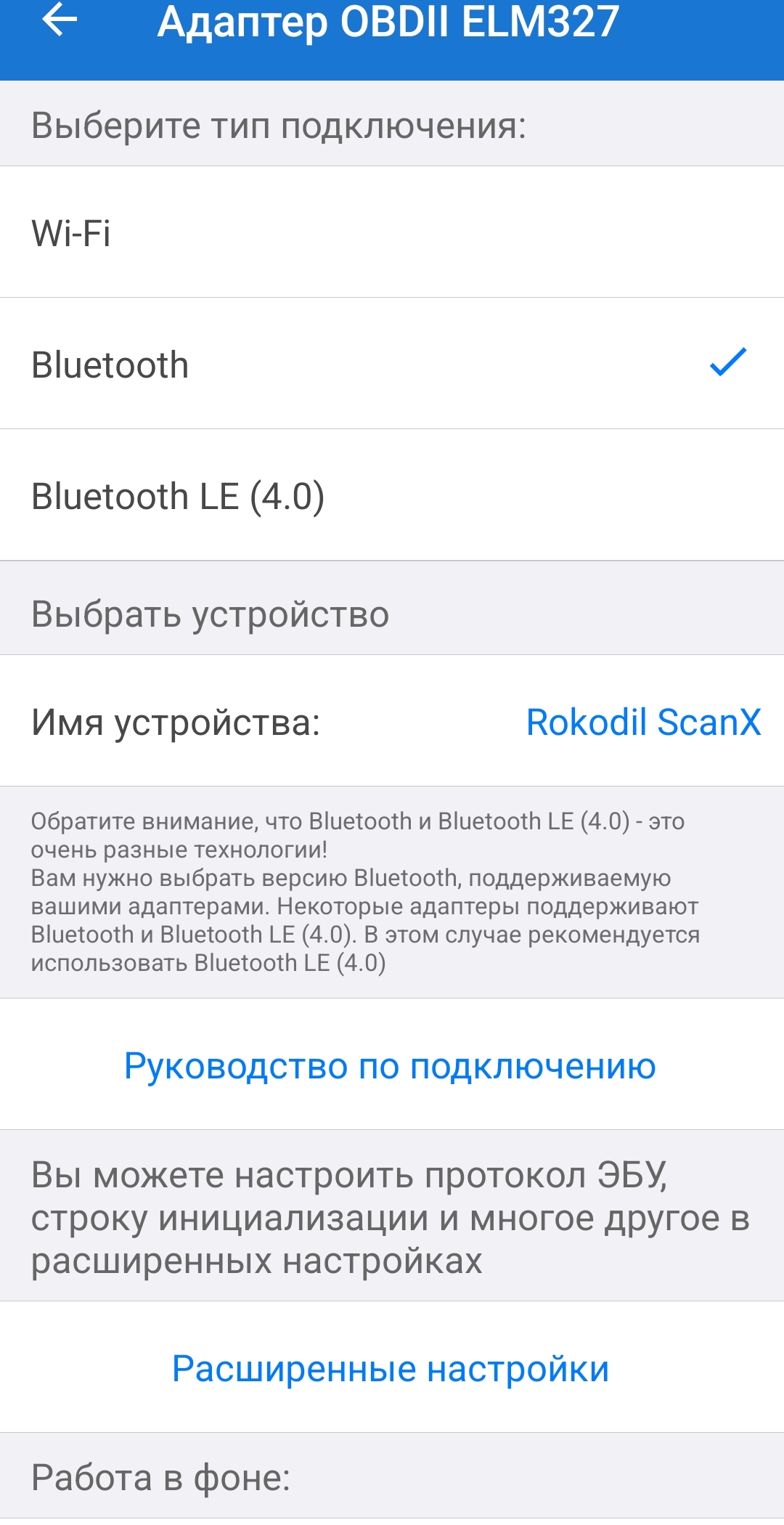

Я попробовал установить на смартфон две из рекомендованных программ для диагностики (первую и последнюю из списка, обе бесплатные). На смартфоне должен работать Bluetooth, связь в пределах машины со сканером стабильная.

Car Scanner программа с понятным интерфейсом и русским языком:

Для подключения нужно создать профиль автомобиля. VIN номер показывает. Ошибки читаются без проблем, даже сброшенные. Про каждую, по нажатию, можно почитать описание — удобно.

Помимо ошибок двигателя, доступен анализ в остальных системах автомобиля таких, как блок ABS, АКПП, рулевого усилителя, подушек безопасности и пр.

Читайте также:  Принтер панасоник кх мв1500 инструкция по применению

Дополнительные возможности этого ПО (в бесплатной версии на графике выводятся только пара параметров):

Приложение Motor Data показалось каким-то неуклюжим, может быть, это личное мнение. Оно требует больше начальных параметров. В любом случае — выбор ПО есть.

ScanX проверен так же на автомобиле Mitsubishi Lancer IX начала 2000-х. При использовании тех же мобильных программ, есть доступ к таким же показаниям датчиков и ошибкам. Для любительской диагностики особенно нет смысла использовать более навороченные сканеры, нужно уже иметь опыт автомеханика по диагностике.

Заключение

Rokodil ScanX — компактный и доступный вариант для самостоятельной диагностики параметров и считывания ошибок автомобиля. Место сканер много не займет, а может здорово выручить в дороге. Рекомендую!

Источник

База знаний

  • Создана 30 июля 2019
  • Автор Владимир Чернов
  • Категория Uncategorized

В CloudShop сделано все так, чтобы владельцы магазинов вели свои дела легко и не тратили время на лишний мудреный функционал. Для этого разработчики внедряют различные фишки, которые подобно волшебной палочке упрощают рутинные операции. Сюда смело можно отнести «Пик-функцию».

Что такое «Пик-функция»

Чтобы вас не смущало название, объясним сразу, нас вдохновил сканер штрих-кодов и его специфический звук. В CloudShop с помощью этого незамысловатого прибора можно не только делать продажи, но и добавлять товар в систему, в два счета оформлять оприходование и закупку, а также делать инвентаризацию. Разберемся, как при всех этих операциях срабатывает «Пик-функция».

Как работает «Пик-функция»

Для работы вам понадобится внешний сканер штрих-кодов. В web-версии на любом экране, кроме вкладки “создание документов”, вы сканируете штрих-код товара. CloudShop его перехватывает и срабатывает «Пик-функция».

Поверх всех экранов, справа, выходит новое рабочее окно в виде таблички с данными по отсканированному товару. Если вы сканировали несколько позиций, выводится список.

В таблице вы найдете:

  • Товар, который есть в вашей базе. Он имеет прозрачный фон, показан с фотографией, штрих-кодами, ценой продажи и ценой закупки. В красном квадрате показывается количество пиков сканером. Это значит, сколько раз вы сканировали товар. Если за одной позицией закреплено несколько кодов, они все будут показаны в этой таблице.
  • Товар, которого нет в вашей базе. У него желтый фон. Система нашла товар по штрих-коду в своей собственной базе, которая насчитывает более 13 млн. позиций. Здесь же можно дать ему свое название, ввести цену продажи и цену закупки. Так он попадет в вашу базу.
  • Ничего не найдено. Если после сканирования вы видите в таблице пустую ячейку, подсвеченную красным цветом, товара нет ни в вашей базе, ни в базе CloudShop. Вы можете его создать с нуля — введите название и сохраните.

И это еще не весь фокус. Теперь система предлагает вам выполнить действие с найденными товарами. Вы можете создать любой документ — закупка, оприходование, инвентаризация и т.д.

Пик-функция в вашей работе

Сейчас мы разберем на примерах в каких случаях вам пригодится «Пик-функция».

Ситуация 1 — добавление товара

Представим, что вы новый пользователь системы CloudShop и вам нужно внести все товары. Один из способов — это сканирование штрих-кодов. Вы берете товар, пикаете сканером. Поверх всех экранов выходит рабочая таблица, в которую вы можете внести название, цену закупки и цену продажи. И как только вы выберите “создать новый документ”, товар автоматически будет создан в вашей базе.

Ситуация 2 — к вам поступил новый товар

Пик-функция помогает быстро провести оприходование/закупку товара. В системе не нужно никуда нажимать и заходить в отдельные экраны, просто берете в руки сканер, пикаете пришедший товар. Создаете документ и сохраняете.

Ситуация 3 — продажа

Чтобы продать товар, не нужно открывать отдельные вкладки и совершать лишние операции, просто сканируете штрих-код, выбираете продажу и сохраняете.

Читайте также:  106r01378 картридж для каких принтеров

Ситуация 4 — инвентаризация

Забудьте утомительный пересчет позиций. Вы просто сканируете товар, выбираете документ “инвентаризация” и сохраняете. Тоже самое касается списания. Важно, что этот способ больше подойдет для небольшого количества товаров. Это просто вопрос удобства, сколько товаров за раз вы сможете отсканировать.

Источник

Сканеры штрих кода в автоматизации торговли

Сканеры штрих кода занимают очень важное место в сегменте оборудования для автоматизации торговли. При этом они универсальны в своем применении и могут использоваться и в большинстве других отраслей: медицине, логистике, ведении складского учета, приемке и отгрузке товара, в сфере услуг и т.д.

Каждый из нас неоднократно видел это сканер на кассе магазина или на пункте выдачи товаров. Однако не все знают, сколько возможностей может быть у маленького и простого на первый взгляд устройства.

Различают несколько типов сканеров штрих кода:

  • проводные
  • беспроводные,
  • щелевые,
  • многоплоскостные,
  • встраиваемые.

Проводные сканеры относятся к категории бюджетных. Такие устройства приобретают для стационарного использования. Главное преимущество беспроводных сканеров – возможность свободного перемещения сотрудника по складу.

Типы штрихкодов, известных на сегодняшний день:

Линейные штрихкоды представляют собой набор полосок, расположенных в одном направлении.
Стандарты линейных штрихкодов:

  • EAN – европейский (EAN-8 состоит из 8 цифр, EAN-13 — используются 13 цифр),
  • UPC (UPC-A, UPC-E),
  • Code39,
  • Code128(UPC/EAN-128),
  • Codabar

Такие ШК могут нести уникальную зашифрованную информацию о товаре (до 30 символов).

Линейные штрихкоды различаются по плотности. Современные модели CipherLab разрабатывают модели для считывания труднораспознаваемых, выцветших и сильно потертых ШК. Что делать, если сканер не смог идентифицировать штрих код? Вспомните очередь в супермаркете, заветный товар лежит на кассе, а вот ШК никак не считывается. Как вариант можно вбить цифры вручную в базу и получить сведения о товаре.

Однако если товарам присвоен зашифрованный штрих код Code39 – кассир не сможет ввести цифры вручную.

Для автоматизации торговли необходим качественный сканер, желательно с лазерным считывателем и поддержкой всех основных стандартов шк (если речь идет о линейных штрихкодах). Хорошее оборудование позволит избежать временных потерь в процессе работы.

Наиболее популярные EAN означает European Article Numbering или Европейская нумерация товаров. Различают EAN-8 для шифрования небольших товаров или EAN-13 (для крупногабаритных). Шифрование по этой системе означает унификацию. Европейская стандартизация подразумевает внесение информации о стране изготовители, категории товара, дате изготовления. Штрихкод – это шифр, который содержит всю необходимую инф о товаре, где и когда он произведен, к какой группе относится. Для таможни это очень важно. Так как товарные группы различаются по акцизам и т.д. Товары из США, например, маркируются как UPC-E.

Двумерные штрих коды вмещают значительно больше информации, чем линейные. Расшифровка в 2 измерениях – по горизонтали и вертикали. Данный тип ШК появился сравнительно недавно, чуть более 10 лет назад. Так сначала появились многоуровневые, а затем матричные штрихкоды. Многоуровневые строились по принципу наложения нескольких линейных друг на друга. Матричные охватывают кодировку как по вертикали, так и по горизонтали. Они являются более надежными и защищенными, что позволяет использовать их в банковском деле для шифрования уникальных сертификатов, документов, присвоения ключей.

Стандарты 2D штрихкодов:

  • Aztec Code;
  • Data Matrix;
  • MaxiCode;
  • PDF417;
  • QR код;
  • Microsoft Tag

Пример двумерного штрих кода.

Преимуществами 2D сканера можно считать большую информативность. Вместо максимальных 30 символов линейного, можно зашифровать целое послание на 2000 символов и более!

Типы считывателя в сканере штрихкода
Существует 3 типа считывателей, которые устанавливаются на проводные и беспроводные сканеры штрихкода. Остановимся более подробно на каждом из них.

  • Светодиодный.
    Сканеры со светодиодным считывателем относятся к категории бюджетных. Принцип их работы заключается в использовании светодиода красного свечения в качестве источника излучения. В большинстве случаев минимальное разрешение – 3 mil (7,62 мкм).
    Одним из наиболее успешных моделей CipherLab 1500 – светодиодный сканер с дальностью считывания – до 35 см (зависит от типа, контрастности и плотности ШК). Среди беспроводных сканеров со светодиодным считывателем можно отметить CipherLab 1560.
  • Лазерный.
    Преимущество лазерных считывателей – умение работать с неконтрастными, плохо распознаваемыми и потертыми штрихкодами. В отличие от светодиодных сканеров такие устройства имеют значительно более высокую дальность (нередко и до 57 см), хорошую скорость сканирования и декодирования, широкий угол обзора по вертикали и горизонтали. Лазерный считыватель как и светодиодный предназначены только для линейных одномерных штрих кодов. Устанавливается на ручные проводные и беспроводные модели сканеров ШК.
  • 2d (двумерный).
    Двумерный считыватель основан на использовании фотосенсора. Принцип работы основывается на использовании имидж сенсора с высокой скоростью сканирования (зачастую до 60 кадров в секунду) и хорошим разрешением. 2D сканеры легко справляются со всеми известными на сегодняшний день типами штрихкодов, что делает их универсальными во всех отраслях. Среди наиболее популярных моделей можно выделить CipherLab 1504, Godex GS550, (ручные контактные) CipherLab 1564 (беспроводной).
Читайте также:  Api камеры что это

Варианты применения сканеров в процессе автоматизации:

  1. Бюджетный проводной сканер на кассе супермаркета – привычный элемент в оснащении кассовых узлов. Устройство синхронизируется с ПК и передает информацию в учетную базу. Сегодня большинство отдают предпочтение за счет универсальности и простоты. Новые версии программных продуктов на платформе 1С Предприятие от версий 1С 8.0 имеют упрощенную систему интеграции. Достаточно присоединить оборудование и оно распознается в автоматическом режиме.
  2. Беспроводные сканеры на складе высоко ценятся за счет встроенного объема памяти для сбора информации. Звуковая и светодиодная индикация информируют об успешно завершенной операции. Далее, после окончания работы сканер необходимо синхронизировать с ПК для обмена данными. Сканер работает автономно и не ему не грозит скачок напряжения. Все данные сохраняются в памяти.
  3. Мобильные сканеры можно использовать в выездной и выставочной деятельности. Об этом знают не все.

Сканирование штрихкодов с мобильных телефонов.

Люди активно пользуются мобильными устройствами на Android и iOS и любят хранить информацию в электронном виде. Альтернативой визиткам и пластиковым карточками выступают новые системы электронных онлайн карт для посетителей.
Сканеры штрих кодов можно использовать и для считывания QR кодов с экранов мобильных устройств. Посетитель открывает приложение на мобильном телефоне, а администратор считывает ШК прямо с экрана устройства, получая информацию о клиенте, его бонусах, сроке действия услуги и т д. Для iOS разработан сервис Passbook, а для Android – Passwallet.

Подобные системы могут использоваться в парикмахерских, автосервисах, салонах красоты, образовательных организациях и т.д.

В случае с парикмахерской на электронную онлайн карту заносится информация о времени и мастере, который будет обслуживать клиента, в случае с посещением учебных курсов – о преподавателе, номере группы и т.д. На стойке reception клиент предъявляет электронную карту на экране мобильного устройства, а администратор при помощи 2D сканер штрих-кодов считывает эту информацию. На данный момент такие технологии только начинают внедряться на основе использования двумерных кодов стандартов QR/AZTEC/PDF417.

  • Сканеры штрихкода универсальны в работе и отличаются по многим параметрам: цене, интерфейсу, классу защиты, габаритным размерам, дальности, скорости и ширине считывания, типу считывателя и т. д. Однако все они имеют одинаковую задачу – идентифицировать штрих код.
  • Выбирая сканер штрих кода, необходимо в первую очередь внимательно отнестись к типу считывателя, учитывая специфику работы предприятия. Все современные модели работают с 1С и просты в настройке. Для синхронизации с ПК необходимо специальное ПО.
  • Сканеры с Bluetooth – перспективная линейка оборудования в своем сегменте. Различаются сканеры по интерфейсам: USB-Hid, USB VCom, KW (разрыв клавиатуры), RS232. Для удобства подключения подключение сканера к ПК или POS моноблоку можно осуществить через подставку.
